產品介紹

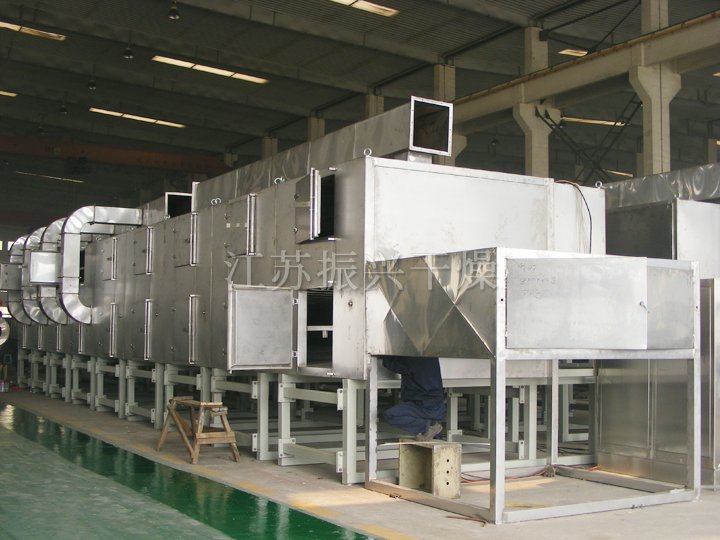

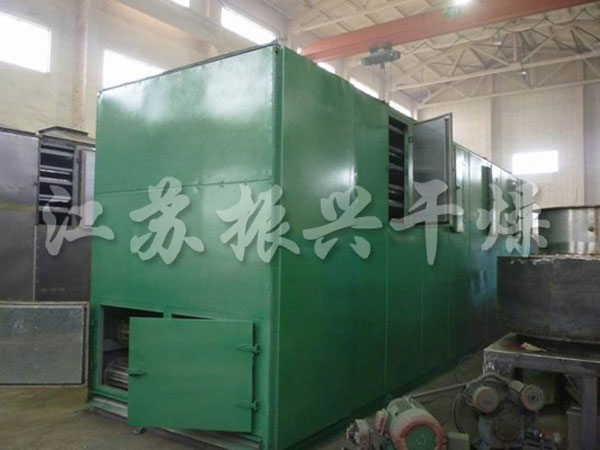

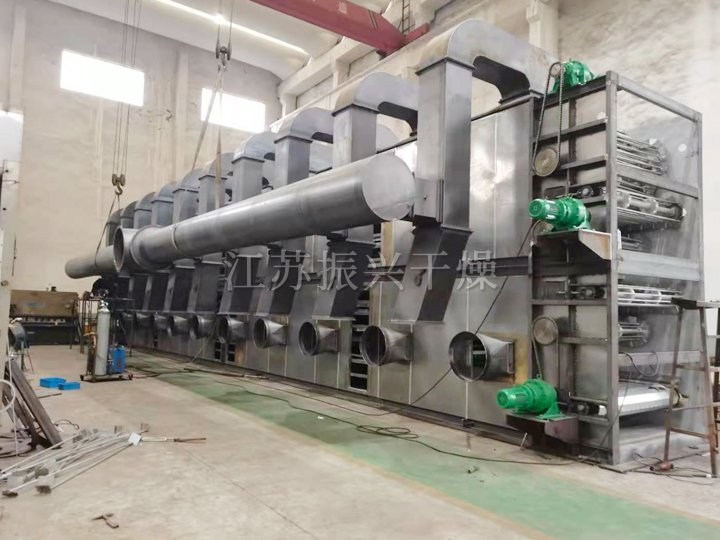

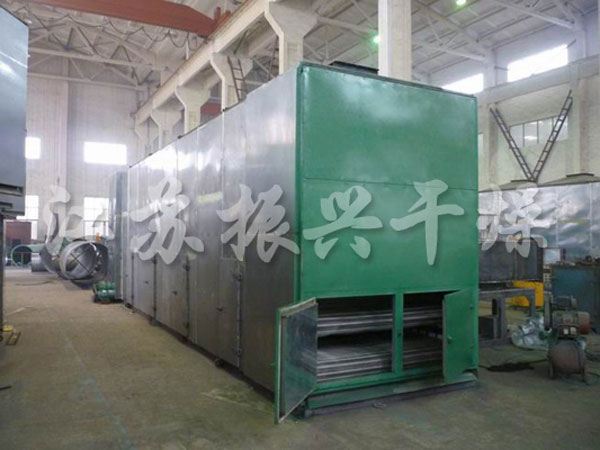

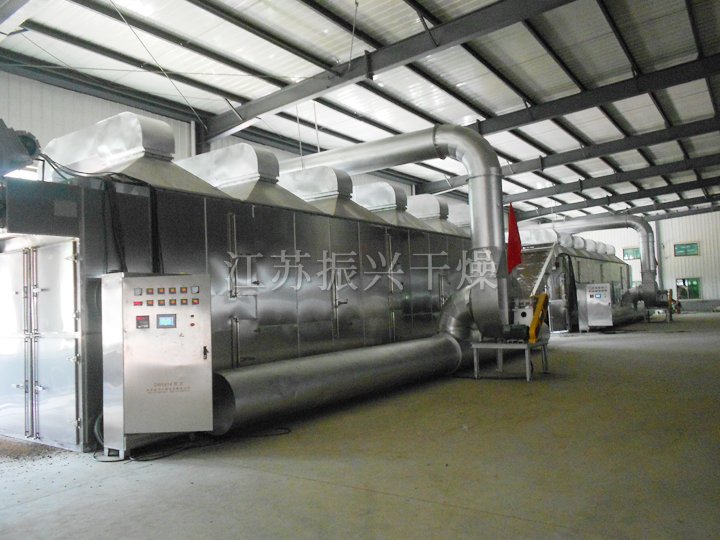

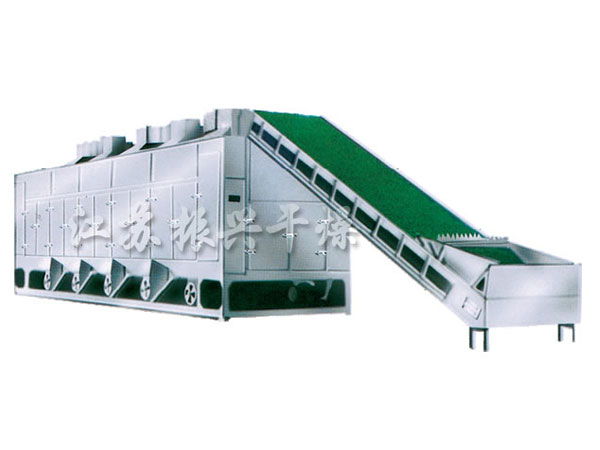

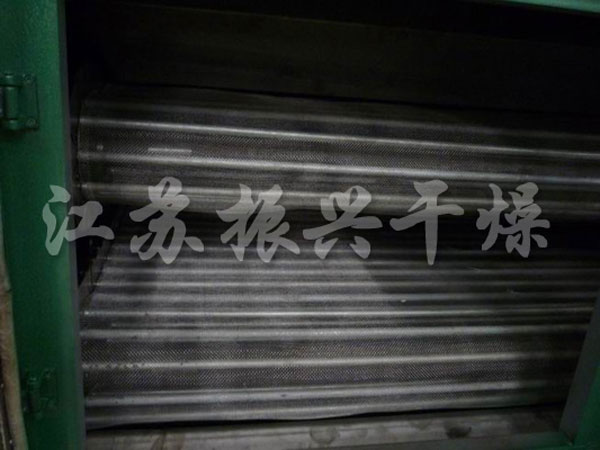

DW系列多層帶式干燥機是成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、催化劑、中藥飲片等類含水率高、而物料溫度不允許高的物料尤為合適；該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點， 對脫水濾餅類的膏狀物料， 需經造粒或制成條狀后方可干燥。
概述
DWB系列多層帶式干燥機適用于大規模生產干燥速率較低的難干燥物料，設備結構緊湊，占地面積小，操作簡單，維護方便、運行穩定?？筛鶕?jù)物料的干燥特性設計成不同的熱風循環干燥形式，是熱風循環烘箱的延伸和改進，廣泛應用于冶金助劑、化工、食品、包裝等領域。隨著企業技術進步，產品技術含量的提高，多層帶式干燥機已具備滿足大生產、多元化、集中控制、連續生產的能力。具有高效、節能、易于管理的優勢。
技術規格
| 型號 | DW3-1.2-8 | DW3-1.2-10 | DW3-1.6-8 | DW3-1.6-10 | DW3-2-8 | DW3-2-8 |
| 單元數 | 4×3 | 5×3 | 4×3 | 5×3 | 4×3 | 5×3 |
| 帶寬 | 1.2 | 1.6 | 2 | |||
| 干燥段長 | 8×3 | 10×3 | 8×3 | 10×3 | 8×3 | 10×3 |
| 鋪料厚 | 10-80 | |||||
| 使用溫度(oC) | 50-140 | |||||
| 蒸汽壓力(MPa) | 0.2-0.8 | |||||
| 蒸汽耗量 (kg/h) | 360-600 | 420-720 | 450-840 | 480-960 | 480-960 | 630-1350 |
| 換熱面積(m2) | 816 | 1020 | 1056 | 1320 | 1344 | 1680 |
| 干燥強度 kg水/h | 150-450 | 220-550 | 240-600 | 280-750 | 280-750 | 350-900 |
| 風機數量 | 14 | 17 | 14 | 17 | 14 | 17 |
| 內機總功率 | 30.8 | 37.4 | 42 | 51 | 56 | 68 |
| 設備總功率 (kw) | 35.3 | 41.9 | 46.5 | 55.5 | 60.5 | 72.5 |
| 外形尺寸（L×W×H） | 9.77×2.2×4.5 | 11.77×2.2×4.5 | 9.77×2.6×4.7 | 11.77×2.6×4.7 | 9.77×3.06×4.9 | 11.77×3.06×4.9 |
| 總重 kg | 4800×3 | 5780×3 | 5400×3 | 6550×3 | 6350×3 | 7800×3 |
注：圖中所示蒸發水量視物料干燥溫度，鋪料厚度及停留時間而定。
表1 DDW型三層干燥機基本參數
|
型 號 |
單位 |
DDW3-1.2-8 |
DDW3-1.2-10 |
DDW3-1.6-8 |
DDW3-1.6-10 |
DDW3-2-8 |
DDW3-2-10 |
|
帶 寬 |
m |
1.2 |
1.6 |
2 |
|||
|
干燥段長 |
m |
8 |
10 |
8 |
10 |
8 |
10 |
|
鋪料厚 |
mm |
10～50 |
|||||
|
使用溫度 |
℃ |
50～120 |
|||||
|
蒸汽壓力 |
mPa |
0.2～0.5 |
|||||
|
水分蒸發量 |
kg/h |
80～220 |
100～320 |
90～300 |
120～380 |
130～400 |
180～500 |
|
耗用蒸汽 |
|
≤2kg蒸汽/蒸發1kg水（對于蔬菜及中藥飲片） |
|||||
|
總功率 |
kw |
21.2 |
21.2 |
21.2 |
22.7 |
22.7 |
22.7 |
|
外形尺寸 |
m |
11×1.6×2 |
12.5×1.6×2 |
11×2.0×2 |
12.5×2.0×2 |
11×2.4×2 |
12.5×2.4×2 |
|
重量 kg |
kg |
3000 |
4000 |
4400 |
4550 |
4300 |
6000 |
|
注：水分蒸發量以黃氏為蒸發介質。 |
|||||||
表2 DDW型五層干燥機基本參數
|
型 號 |
單位 |
DDW-5-1.2-8 |
DDW-5-1.2-10 |
DDW-5-1.6-8 |
DDW-5-1.6-10 |
DDW-5-2-8 |
DDW-5-2-10 |
|
帶 寬 |
m |
1.2 |
1.6 |
2 |
|||
|
干燥段長 |
m |
8 |
10 |
8 |
10 |
8 |
10 |
|
鋪料厚 |
mm |
10～50 |
|||||
|
使用溫度 |
℃ |
50～120 |
|||||
|
蒸汽壓力 |
mPa |
0.2～0.5 |
|||||
|
水分蒸發量 |
kg/h |
100～250 |
120～350 |
110～320 |
140～400 |
150～450 |
200～550 |
|
耗用蒸汽 |
|
≤2Kg蒸汽/蒸發1kg水（對于蔬菜及中藥飲片） |
|||||
|
總功率 |
kw |
21.2 |
21.2 |
21.2 |
22.7 |
22.7 |
22.7 |
|
外形尺寸 |
m |
11×1.6×2.7 |
12.5×1.6×2.7 |
11×2.0×2.7 |
12.5×2.0×2.7 |
11×2.4×2.7 |
12.5×2.4×2.7 |
|
重量 |
kg |
3800 |
4780 |
4400 |
5550 |
5350 |
6800 |
|
注：水分蒸發量以黃氏為蒸發介質。 |
|||||||
表3 DDW型七層干燥機基本參數
|
型 號 |
單位 |
DDW7-1.2-8 |
DDW7-1.2-10 |
DDW7-1.6-8 |
DDW7-1.6-10 |
DDW7-2-8 |
DDW7-2-10 |
|
帶 寬 |
m |
1.2 |
1.6 |
2 |
|||
|
干燥段長 |
m |
8 |
10 |
8 |
10 |
8 |
10 |
|
鋪料厚 |
mm |
10～50 |
|||||
|
使用溫度 |
℃ |
50～120 |
|||||
|
蒸汽壓力 |
mPa |
0.2-0.5 |
|||||
|
水分蒸發量 |
kg/h |
120～300 |
160～400 |
150～375 |
190～475 |
200～500 |
240～600 |
|
耗用蒸汽 |
|
≤2kg蒸汽/蒸發1Kg水（對于蔬菜及中藥飲片） |
|||||
|
總功率 |
kw |
27 |
27 |
40.5 |
40.5 |
40.5 |
49 |
|
外形尺寸 |
m |
11×1.6×3.5 |
12.5×1.6×3.5 |
11×2.0×3.5 |
12.5×2.0×3.5 |
11×2.4×3.5 |
12.5×2.4×3.5 |
|
重量 |
kg |
4800 |
5780 |
5400 |
6550 |
6350 |
7800 |
|
注：水分蒸發量以黃氏為蒸發介質。 |
|||||||
